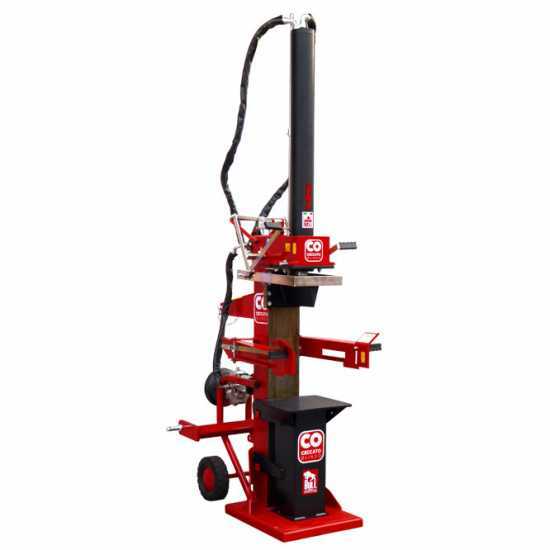

Ceccato Olindo BULL SPLT20 - Spaccalegna a trattore - Verticale

Lo spaccalegna Bull SPLT20 della Ceccato Olindo è uno spaccalegna verticale azionato a trattore realizzato principalmente per i professionisti in quanto è costruito con un coltello di grandi dimensioni, guidato da dei pattini in bronzo lungo una guida in acciaio, che anche sotto massimo sforzo salvaguarda l'integrità del cilindro.

Il taglialegna Bull SPLT20 viene azionato a cardano collegandolo tramite la presa di forza al trattore.

Con una eccezionale spinta di 20 tonnellate e' in grado di spaccare tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 114 cm di altezza grazie ai comandi di azionamento supplementari posti nella parte superiore della macchina che permettono di spaccare tronchi molto grandi.

Inoltre è dotato di una pompa di grande portata sul moltiplicatore per l’utilizzo a cardano che garantisce una spinta potente e una grande velocità di lavoro.

E' equipaggiata con un arco di sicurezza e sistema automatico controllo finecorsa registrabile. Il pistone è richiudibile per il rimessaggio

Con questo spaccalegna professionale il lavoro di taglio è semplice e sicuro: lo SPLT20 è dotato di appositi dispositivi di sicurezza che tutelano l'utilizzatore.

Lo spaccalegna Ceccato Bull è interamente fabbricato in Italia

Questa macchina fa parte della linea di spaccalegna Bull azionati a trattore con pistone corsa da 1100 mm della Ceccato Olindo: SPLT20 SPLT16 SPLT13.11

CUNEO: Cuneo di taglio con inclinazione di 3° verso la colonna.

BASAMENTO: lo spessore della piastra di appoggio è di 50 mm favorendo pure la stabilità della macchina, la piastra del basamento si estende di 100 mm oltre il bordo del cuneo di taglio.

CORSA: il cuneo di taglio a fine corsa ha una distanza residua della piastra di appoggio di 100mm

LEVE COMANDI SUPERIORI: leve accorciate in modo da renderle conformi alla normativa

LEVE COMANDI BRACCI INFERIORI: Leve accorciate nei bracci di sostegno del ceppo e posizionamento delle stesse rispettando le misure di altezza indicate dalla normativa. Inoltre hanno una forma atta a prevenire la caduta del ceppo verso l'operatore.

TUBI IDRAULICI: Abbiamo aumentato il diametro del tubo, questo permette una più bassa temperatura dell'olio. Protezione e schermatura con guaina telata e serigrafata Ceccato Olindo chiusa con borchie d'acciaio. Questa in caso di rottura o scoppio del tubo trattiene l'olio vaporizzandolo senza nessun rischio d'infortunio.

SOLLEVAMENTO TRONCO: predisposta installazione del dispositivo di sollevamento del tronco sincronizzato con il movimento del cuneo di taglio

Oltre alle normative sopra citate abbiamo sostituito al distributore di serie un distributore ad altissima pressione e di alta qualità. Viene dotata di tubi idraulici ad alta portata e predisposta per l'eventuale verricello, accessorio non di serie.

In ogni modello di macchina sono applicati tutti i pittogrammi richiesti dalla normativa e aggiornati tutti i libretti uso e manutenzione

Gli spaccalegna Ceccato sono conformi alla normativa DIN EN 609-1:2017.

Questo spaccalegna va utilizzato collegandolo tramite giunto cardanico a trattore.

Lo spaccalegna sfrutta l'azione di una pompa idraulica ad alte prestazioni funzionante ad una pressione di 230 bar (max) in grado di pompare per ben 49 lt/min e che fornisce olio, pescato dal serbatoio, al cilindro idraulico che funge da spintore.

Il corpo della struttura stessa della macchina ha la funzione di serbatoio dell'olio idraulico

Il collegamento a trattore viene garantito tramite l'aggancio a tre punti di cui il robusto telaio è dotato

Particolare del moltiplicatore ad ingranaggi in acciaio temperato a bagno d'olio con rivestimento esterno realizzato in fusione di alluminio.

Tale moltiplicatore trasferisce la coppia motrice dal trattore (tramite il giunto cardano) alla pompa idraulica.

Il circuito idraulico è dotato di filtro metallico a cartuccia

Con una spinta di ben 20 tonnellate questo spaccalegna e' in grado di spaccare tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 114 cm di altezza grazie ai comandi di azionamento supplementari posti nella parte superiore della macchina che permettono di spaccare tronchi molto grandi.

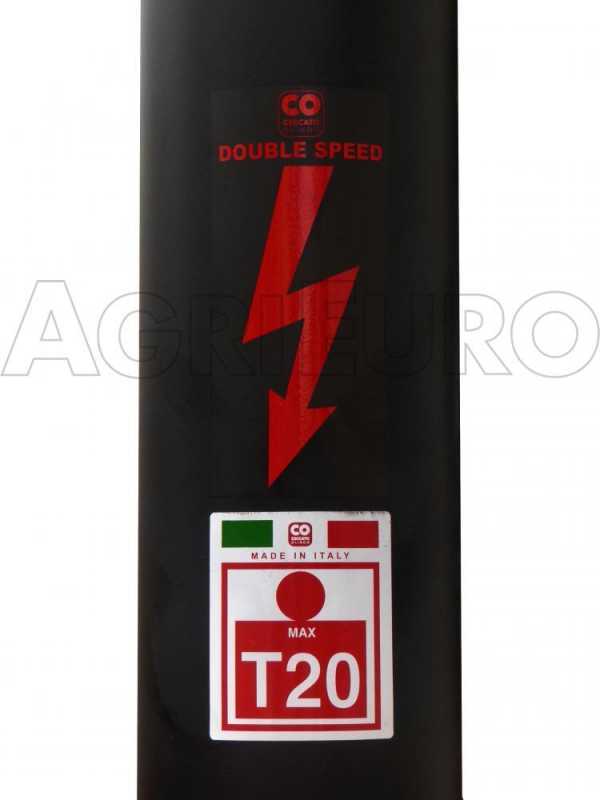

Questo grazie al cilindro pistone eccezionalmente robusto e di grandi dimensioni, con un diametro esterno di 125 mm e diametro interno da 70 mm.

Il pistone da 1100 mm è guidato da dei pattini lungo una guida in acciaio, che anche sotto massimo sforzo salvaguarda il cilindro e è supportato da guide laterali realizzate in bronzo ad alta densità con spessore di contatto sostituibile. Grazie allo spessore di scorrimento realizzato in bronzo le guide consentono di preservare la piastra di acciaio portante sul tronco principale dello spaccalegna.

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.

Pistone smontabile e richiudibile per limitare la dimensione d'altezza dello spaccalegna

Lo spaccalegna è dotato di un circuito di azionamento del cilindro a velocità variabile e di doppi comandi di azionamento.

Particolare dei comandi alti e dei comandi bassi

Le leve bicomando per azionare la macchina devono necessariamente essere azionate dall'operatore con l'uso di entrambe le mani. Questo onde evitare qualsiasi tipo di infortunio.

Applicando una lieve pressione lo spaccalegna fa muovere il cilindro spintore ad una notevole velocità mantendendo una piccola capacità di pressione fino al contatto con la legna da spaccare.

Premendo invece con maggior pressione sulle maniglie di comando il pistone rallenta notevolmente la sua velocità aumentando la capacità di pressione del cuneo spaccalegna fino a 20 tonnellate

La velocità singola o doppia si selezionano semplicemente premendo con maggiore o minore pressione sulle maniglie di comando. Risulterà proprio istintivo all'operatore, una volta che il cuneo arriverà a contatto con il ceppo, premere con maggior pressione sulle maniglie affinchè il cuneo concentri in se tutta la potenza dello spaccalegna per eseguire lo spacco del ceppo.

Lo spaccalegna è realizzato con profilati di acciaio smaltato di grosso spessore che compongono un telaio scatolato ad altissima resistenza. A differenza infatti della maggior parte degli spaccalegna presenti sul mercato, che montano telai realizzati con travi ad "H", il telaio dello spaccalegna Ceccato è realizzato a struttura scatolata, ed è rinforzata con la piastra piatta anteriore dove scorre il cuneo spaccalegna. Tale piastra di scorrimento è realizzata in acciaio temperato ad altissima resistenza, il cui acciaio è ancor più duro di quello usato per la struttura del telaio. Il risultato è un telaio ed una struttura portante robustissima, praticamente indistruttibile.

Lo spaccalegna è completo di ruote per facilitare lo spostamento ed è ottimamente bilanciato: lo spostamento può essere infatti eseguito anche da una sola persona anche se il peso della macchina è di circa 385 Kg.

Particolare delle ruote di spostamento di ben 27 cm di diametro.

Particolare dell' aggancio a tre punti: alto

Particolare dell' aggancio a tre punti: basso

Particolare del punto di aggancio per il sollevamento

Questa macchina è realizzata tenendo presente tutte le norme del settore allo scopo di rendere sicuro il lavoro dell'operatore.

Dispositivo di bloccaggio della risalita del cuneo con tronchi incastrati. Premendo questo supporto superiore la risalita del pistone si ferma automaticamente. Questo permette di operare in totale sicurezza eliminando il pericolo di infortuni alle mani ed ai polsi

Particolare del cuneo spaccalegna

Particolare del distributore idraulico professionale di grandi dimensioni

Particolare del piano rimuovibile per lo spacco a terra

Particolare del tappo del serbatoio dell'olio idraulico

Particolare del livello dell'olio idraulico

Particolare del filtro a cartuccia in metallo del circuito idraulico

Particolare della base di appoggio di eccezionale spessore

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.

Particolare della regolazione della corsa per il blocco della risalita del cuneo

Particolare delle guide laterali del pistone realizzate in bronzo
