Ceccato Olindo BULL SPLT13 - Spaccalegna a trattore - Verticale

Lo spaccalegna Bull SPLT13 della Ceccato Olindo è uno spaccalegna verticale azionato a trattore realizzato per chi ne fa un uso molto intenso.

E' dotato infatti di un coltello di grandi dimensioni, che viene guidato da dei pattini lungo una guida in acciaio di grande spessore studiata per salvaguardare l'integrità del cilindro della macchina anche sotto massimo sforzo.

Lo spaccalegna Bull SPLT13 funziona a cardano collegandolo al trattore tramite la presa di forza. Grazie alla spinta di 13 tonnellate che riesce a generare è in grado di rompere tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 67 cm di altezza.

Lo spaccalegna Ceccato Bull SPLT13 consente di spaccare ceppi fino a terra, è dotato di arco di sicurezza antinfortunio e sistema automatico di controllo del fine corsa registrabile e di tutti i dispositivi di sicurezza che tutelano l'utilizzatore.

Lo spaccalegna Ceccato Bull è interamente fabbricato in Italia.

Questa macchina fa parte della linea di spaccalegna Bull della Ceccato Olindo.

CUNEO: Cuneo di taglio con inclinazione di 3° verso la colonna.

BASAMENTO: lo spessore della piastra di appoggio è di 50 mm favorendo pure la stabilità della macchina, la piastra del basamento si estende di 100 mm oltre il bordo del cuneo di taglio.

CORSA: il cuneo di taglio a fine corsa ha una distanza residua della piastra di appoggio di 100mm

LEVE COMANDI SUPERIORI: leve accorciate in modo da renderle conformi alla normativa

LEVE COMANDI BRACCI INFERIORI: Leve accorciate nei bracci di sostegno del ceppo e posizionamento delle stesse rispettando le misure di altezza indicate dalla normativa. Inoltre hanno una forma atta a prevenire la caduta del ceppo verso l'operatore.

TUBI IDRAULICI: Abbiamo aumentato il diametro del tubo, questo permette una più bassa temperatura dell'olio. Protezione e schermatura con guaina telata e serigrafata Ceccato Olindo chiusa con borchie d'acciaio. Questa in caso di rottura o scoppio del tubo trattiene l'olio vaporizzandolo senza nessun rischio d'infortunio.

SOLLEVAMENTO TRONCO: predisposta installazione del dispositivo di sollevamento del tronco sincronizzato con il movimento del cuneo di taglio

In ogni modello di macchina sono applicati tutti i pittogrammi richiesti dalla normativa e aggiornati tutti i libretti uso e manutenzione

Gli spaccalegna Ceccato sono conformi alla normativa DIN EN 609-1:2017.

Questo spaccalegna viene utilizzato collegandolo tramite giunto cardanico a trattore.

Lo spaccalegna sfrutta l'azione di una pompa idraulica ad alte prestazioni funzionante ad una pressione di 230 bar (max) in grado di pompare fino a 26 lt/min e che fornisce olio, pescato dal serbatoio, al cilindro idraulico che funge da spintore.

Il corpo della struttura stessa della macchina ha la funzione di serbatoio dell'olio idraulico

Il collegamento a trattore viene garantito tramite l'aggancio a tre punti di cui il robusto telaio è dotato

Particolare del moltiplicatore ad ingranaggi in acciaio temperato a bagno d'olio con rivestimento esterno realizzato in fusione di alluminio.

Tale moltiplicatore trasferisce la coppia motrice dal trattore (tramite il giunto cardano) alla pompa idraulica.

Con una spinta di ben 13 tonnellate questo spaccalegna è in grado di spaccare tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 67 cm di altezza.

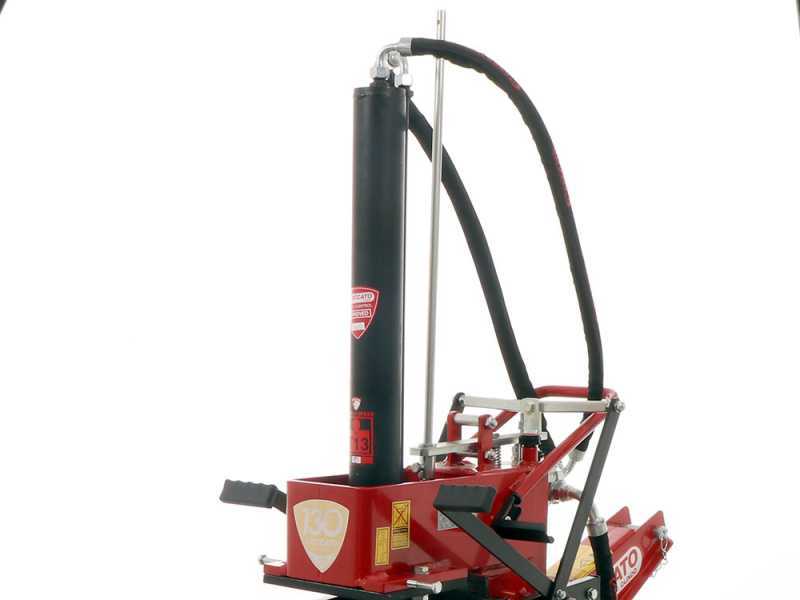

Questo grazie al cilindro pistone eccezionalmente robusto e di grandi dimensioni, con un diametro esterno di 80 mm e diametro interno da 40 mm

Il pistone è guidato da dei pattini lungo una guida in acciaio, che anche sotto massimo sforzo salvaguarda il cilindro e è supportato da guide laterali realizzate in ABS ad alta densità con spessore di contatto sostituibile realizzato in bronzo.

Il materiale con cui le guide sono realizzate è ad altissima resistenza ed antiusura, e grazie allo spessore di scorrimento realizzato in bronzo consentono di preservare la piastra di acciaio portante sul tronco principale dello spaccalegna.

Il cuneo dello spaccalegna è realizzato in acciaio fuso e stampato, ad altissima resistenza, la lunghezza di spacco del cuneo è di 25 cm.

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa di lavoro del pistone.

Lo spaccalegna è dotato di un circuito di azionamento del cilindro a velocità variabile.

Le leve bicomando per azionare la macchina devono necessariamente essere azionate dall'operatore con l'uso di entrambe le mani. Questo onde evitare qualsiasi tipo d'infortunio.

Applicando una lieve pressione lo spaccalegna fa muovere il cilindro spintore ad una notevole velocità mantenendo una piccola capacità di pressione fino al contatto con la legna da spaccare.

Premendo invece con maggior pressione sulle maniglie di comando il pistone rallenta notevolmente la sua velocità aumentando la capacità di pressione del cuneo spaccalegna fino a 13 tonnellate.

La velocità singola o doppia si selezionano semplicemente premendo con maggiore o minore pressione sulle maniglie di comando. Risulterà proprio istintivo all'operatore, una volta che il cuneo arriverà a contatto con il ceppo, premere con maggior pressione sulle maniglie affinché il cuneo concentri in se tutta la potenza dello spaccalegna per eseguire lo spacco del ceppo.

Lo spaccalegna è realizzato con profilati di acciaio smaltato di grosso spessore che compongono un telaio scatolato ad altissima resistenza. A differenza infatti della maggior parte degli spaccalegna presenti sul mercato, che montano telai realizzati con travi ad "H", il telaio dello spaccalegna Ceccato è realizzato a struttura scatolata, ed è rinforzata con la piastra piatta anteriore dove scorre il cuneo spaccalegna.

Tale piastra di scorrimento è realizzata in acciaio temperato ad altissima resistenza, il cui acciaio è ancor più duro di quello usato per la struttura del telaio.

Il risultato è un telaio ed una struttura portante robustissima, praticamente indistruttibile.

Lo spaccalegna è completo di ruote per facilitare lo spostamento ed è ottimamente bilanciato: lo spostamento può essere infatti eseguito anche da una sola persona usando la maniglia per l'inclinazione dello spacca legna e le ruote di spostamento che sono di ben 27 cm di diametro.

La piastra di appoggio ha una altezza di 55 mm favorendo una stabilità unica allungandosi oltre la piastra piatta dove scorre il cuneo dello spaccalegna, arrivando a misurare una lunghezza totale di 69 cm.

In situazioni particolari può anche essere sollevato tramite il punto di aggancio specifico per il sollevamento.

Questa macchina è realizzata tenendo presente tutte le norme del settore allo scopo di rendere sicuro il lavoro dell'operatore.

Dispositivo di bloccaggio della risalita del cuneo con tronchi incastrati. Premendo questo supporto superiore la risalita del pistone si ferma automaticamente. Questo permette di operare in totale sicurezza eliminando il pericolo d'infortuni alle mani ed ai polsi.

Particolare della protezione dell'attacco a trattore.

Particolare del distributore idraulico professionale.

Particolare del tappo del serbatoio dell'olio idraulico.

Particolare del livello dell'olio idraulico.

Particolare della base di spacco di eccezionale spessore.

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.

Particolare delle guide laterali del pistone realizzate in ABS ad alta densità con spessore di contatto realizzato in bronzo.

Particolare dell' attacco a tre punti a trattore.
