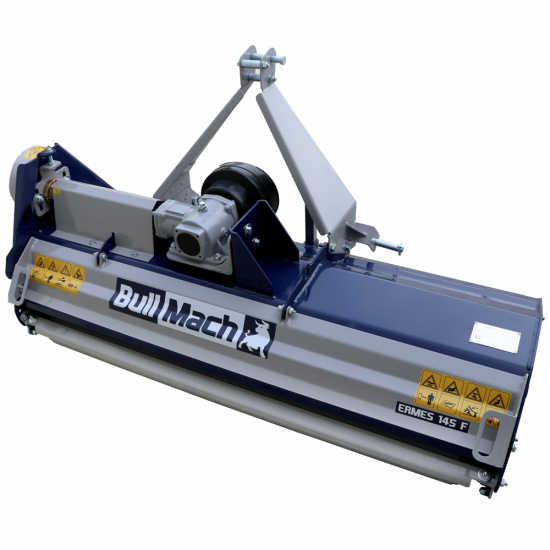

BullMach Ermes 145 F - Trinciaerba per trattore - Serie leggera

La trinciaerba a trattore BullMach serie ERMES ha una struttura leggera ed elastica e viene utilizzata nella trinciatura di sarmenti leggeri, erba ed arbusti.

Trinciatrice serie leggera, adatta per lavorazioni di tipo prevalentemente hobbistico.

È provvisto di spostamento manuale, 3 cinghie di trasmissione e rullo posteriore.

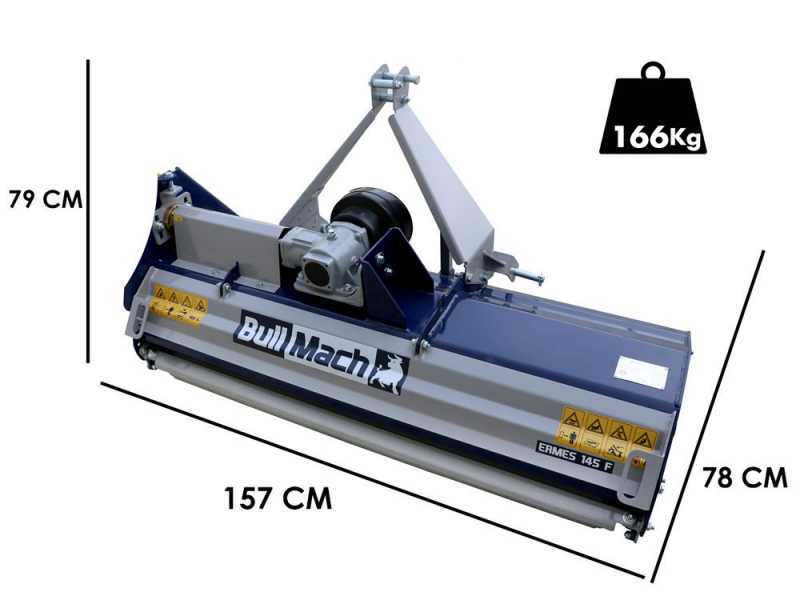

DATI TECNICI (in sintesi):

• Larghezza lavoro effettiva: 145 cm
• Larghezza d'ingombro effettiva: 157 cm
• Peso: 166 kg
• Attacco a 3 punti
• Trasmissione a 3 cinghie

DOTAZIONI DI SERIE (in sintesi):

• esecuzione a mazze
• rullo di appoggio posteriore
• albero cardanico

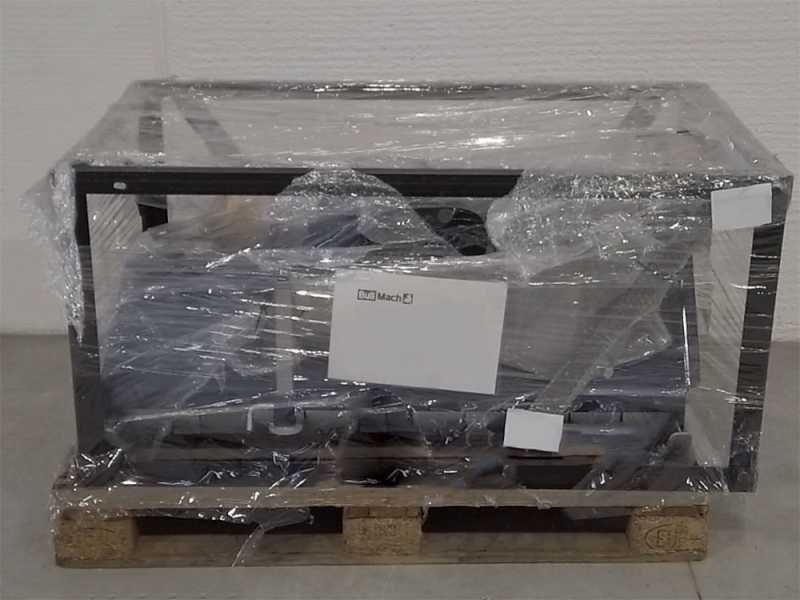

Attenzione: la macchina viene inviata pronta per l'uso e con gli oli a livello. Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell'uso leggere attentamente il manuale d'istruzioni.

Macchina per lavorazioni molto leggere, solo su erba o al massimo su piccoli rametti (diametro max due cm). Si raccomanda l'uso con trattori di piccola potenza (come indicato nella scheda tecnica) e su terreni ben livellati e privi sassi. In caso di uso su terreni non perfettamente livellati e con presenza di sassi, gli urti degli utensili di taglio con gobbe di terra o con pietre possono danneggiare la macchina (trattandosi appunto di una serie leggera).

Nr. martelli montati di serie: 24

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 20 mm (lunghezza 87 mm).

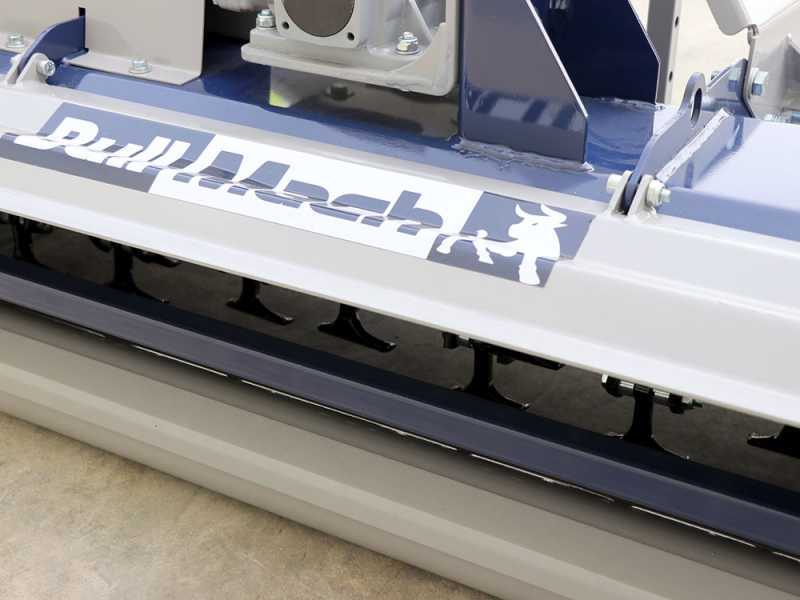

Primo piano delle mazze di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Il rullo rotante su cui montano i martelli misura di un diametro di 76mm.

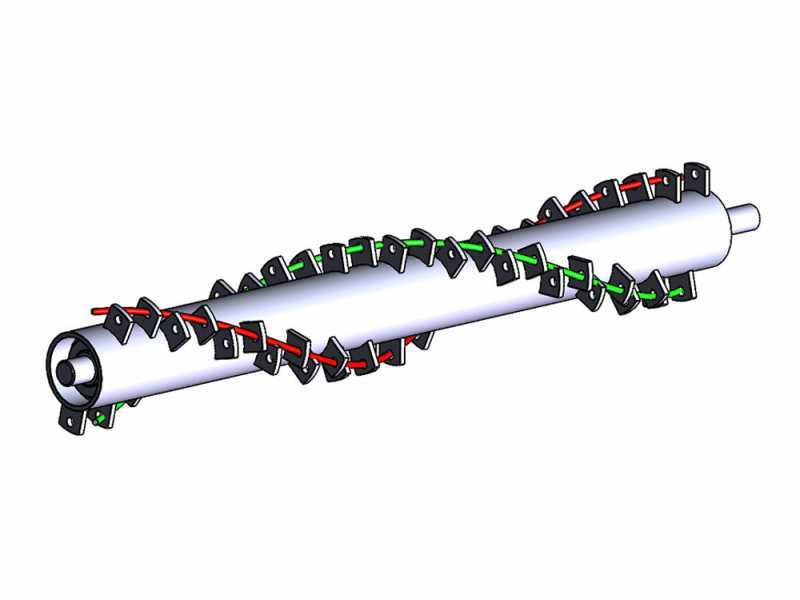

Immagine figurativa del rotore a doppio spirale.

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si applica posteriormente all'attacco a tre punti del trattore.

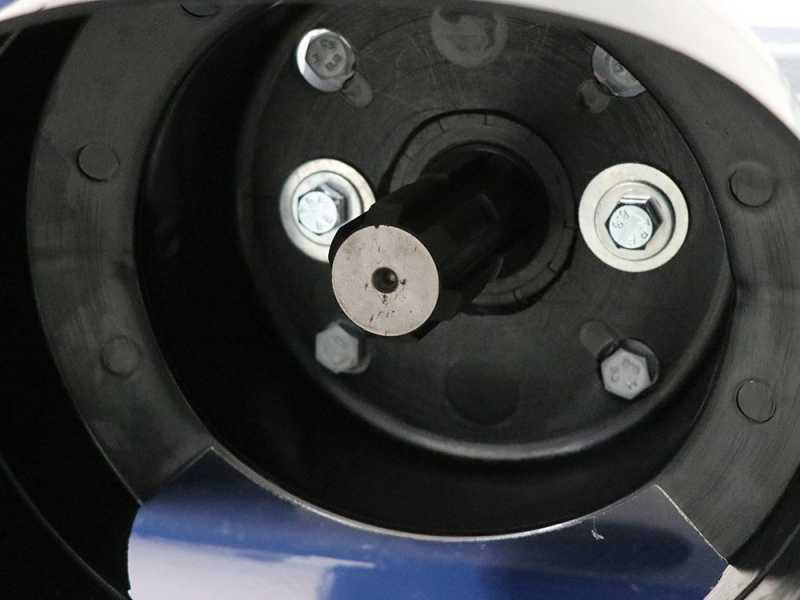

Presa di forza standard universale ( 1 3/8" Z6 )

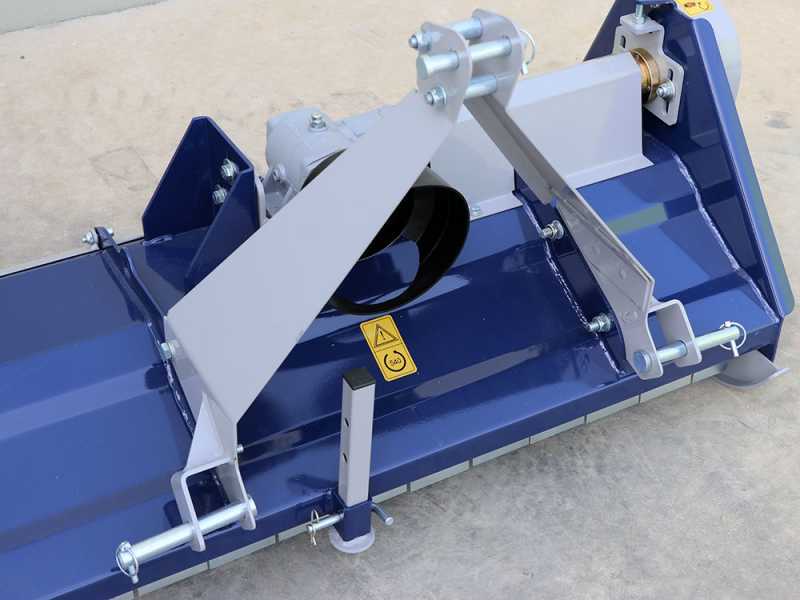

La macchina è dotata di unattacco classico a tre punti fisso.

Particolare degli attacchi realizzati in posizione molto ravvicinata al corpo macchina, cioè sporgenti.

Questo permette di avere la trinciatrice in una posizione più ravvicinata al trattore, annullando così il rischio di lancio di sassi diretti involontariamente verso l'operatore ma sopratutto eliminando eventuali problemi di sollevamento della macchina, perché in questo modo il suo peso viene affiancato al trattore, gravando così in misura molto minore al trattore.

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato. Dotata di prolunga lubrificata.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

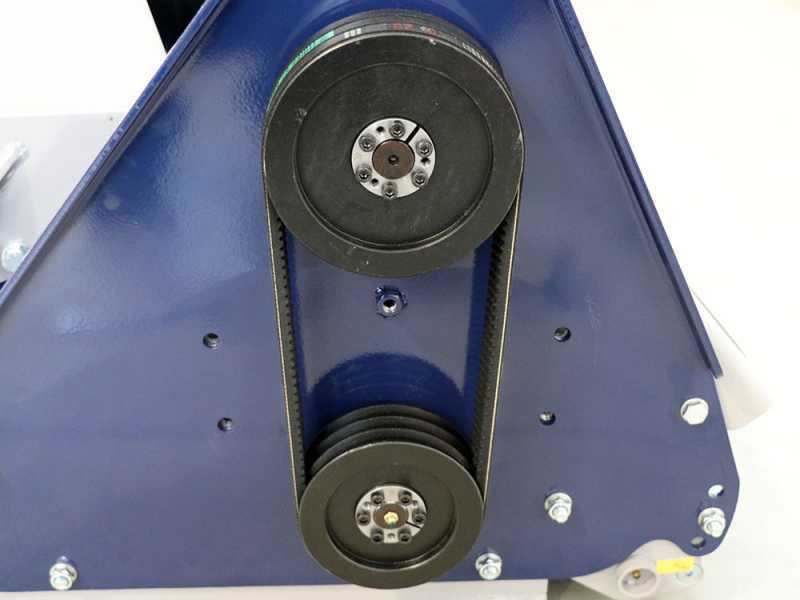

Trasmissione laterale a 3 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 2 cinghie)

Dettaglio del carter protezione cinghie laterale.

Particolare dell'ingrassatore laterale lato trasmissione, posto in posizione agevolata, accessibile tramite l'apposita finestrella dedicata.

ATTENZIONE!

La scatola ad ingranaggi di questa macchina può contenere non oltre 1.2L di olio.

Prima di avviarlo leggere attentamente il manuale d'istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

Questa trinciatrice a trattore è dotata di serie di coperchio apribile posteriore montato su 2 robuste cerniere. L'apertura è semplice, attuabile rimuovendo due semplici bulloni. Dotato anche di maniglia di sollevamento. Estremamente comodo per le operazioni di manutenzione interna, pulizia, sostituzione utensili, etc...

Tirare su il coperchio viene estremamente facile basta sollevare il coperchio tramite le apposite maniglie che si trovano ai due lati della macchina.

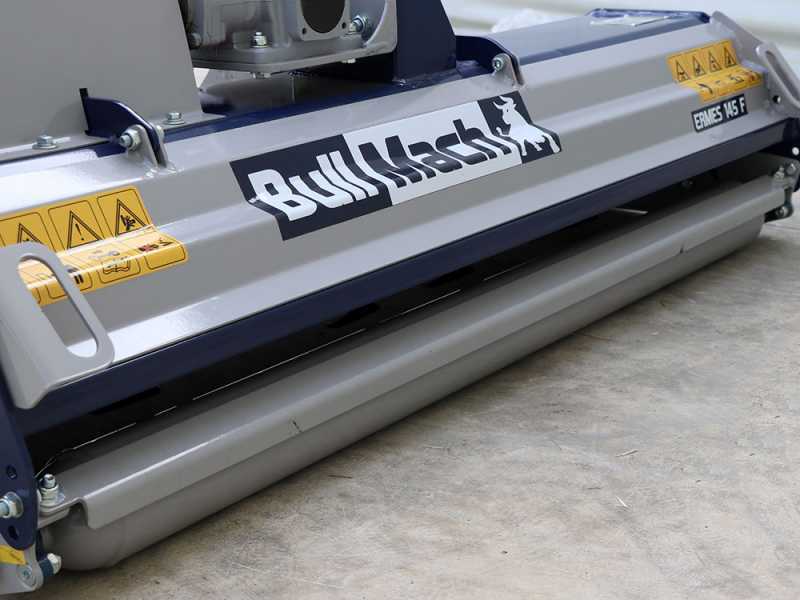

Rullo posteriore di appoggio regolabile in altezza fornito di serie con un diametro di 102mm.

Particolare del cuscinetto di fissaggio del rullo.

Particolare del sostegno del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 3 differenti posizioni.

Slitte laterali di appoggio di serie, anche esse registrabili in due posizioni.

Robusta serie di bandelle anteriori di protezione realizzate in acciaio sagomato.

Piedino di appoggio.
