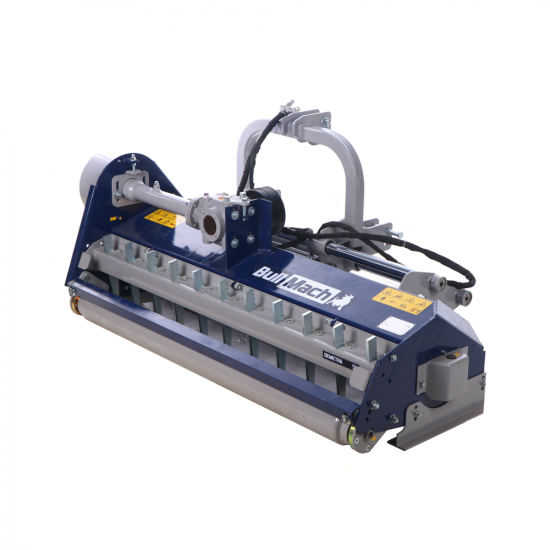

BullMach Demetra 150 SH - Trinciaerba per trattore - Serie pesante - Spostamento idraulico

La trincia a trattore BullMach serie SH demetra 150 pesante con spostamento idraulico è una macchina utilizzata per triturare e tagliare materiale vegetale, come alberi, arbusti, ceppi e altre piante di grandi dimensioni. Questo tipo di trincia è progettato per lavorare su terreni accidentati o difficili da raggiungere, grazie alla sua capacità di spostarsi in modo idraulico.

Grazie alla sua potenza e versatilità, il trincia SH demetra 150 con spostamento idraulico può affrontare lavori impegnativi e rendere più efficienti le attività di taglio e triturazione.

Trinciatrice serie pesante, adatta per lavorazioni di tipo prevalentemente hobbistico.

È provvisto di spostamento idraulico, 4 cinghie di trasmissione, ramponi posteriori e rullo posteriore.

La scatola ingranaggi CMR (progettata in italia) è una componente essenziale che trasmette la potenza dal motore del trattore all'unità di taglio della trincia stessa. Essa è responsabile della regolazione della velocità e del momento di torsione che vengono trasmessi all'unità di taglio.

DATI TECNICI (in sintesi):

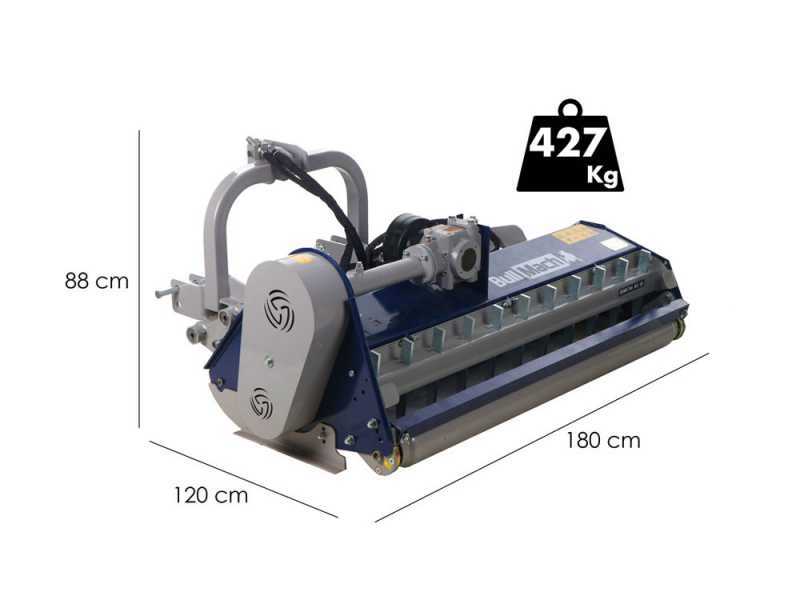

• Larghezza lavoro effettiva: 150 cm
• Larghezza d'ingombro effettiva: 180 cm
• Attacco a 3 punti di prima e seconda categoria.
• Trasmissione a 4 cinghie
• Scatola ingranaggi: CMR (progettata in italia)
• Peso: 427 kg

DOTAZIONI DI SERIE (in sintesi):

• rullo di appoggio posteriore

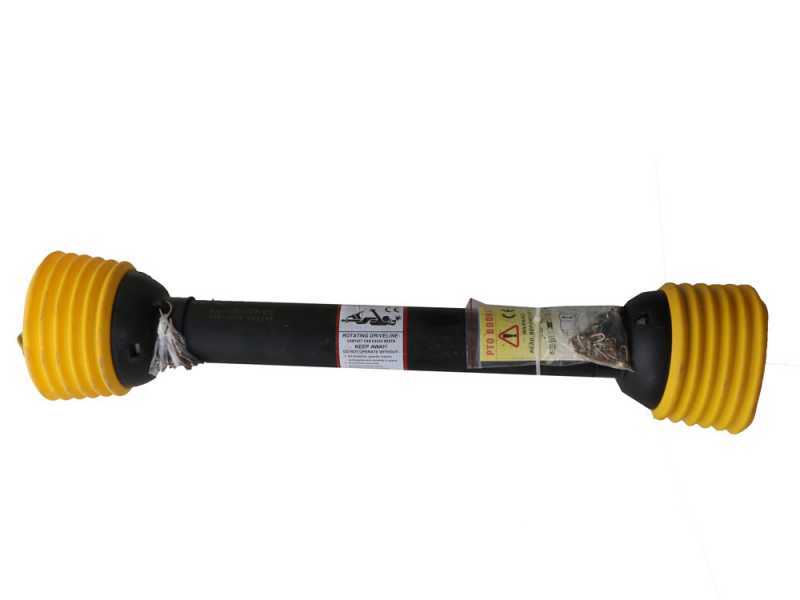

• albero cardanico
• 11 ramponi posteriori

Attenzione: la macchina viene inviata pronta per l'uso e con gli oli a livello. Montate tutte le parti eseguire controllo di serraggio bulloni.
Prima dell'uso leggere attentamente il manuale d'istruzioni.

Nr. mazze dentate montate di serie: 12

Peso di una singola mazza dentata: 1600 gr

Queste mazze sono montate su un robusto bullone in acciaio temperato del diametro di 25 mm (lunghezza 15 mm).

Primo piano delle mazze dentate di taglio, montate sul rullo rotante.

Tritura finemente erba e sarmenti, con contemporanea rullatura del manto erboso. Grazie all'alto numero di giri del rotore ed all'elevato numero di martelli (mazze), riduce l'effetto onda del manto erboso e svolge un'eccellente azione di triturazione.

Presenti 11 Ramponi regolabili in altezza montati su un tubolare che permettono di sollevare i sarmenti piantati sul terreno in modo tale che le mazze dentate riescano ad intercettarli.

Il rullo rotante su cui montano i martelli misura di un diametro di 140mm.

Immagine figurativa del rotore a doppio spirale.

Il trincia è dotato di spostamento idraulico.

L'attacco a tre punti scorre da destra a sinistra con pistone idraulico che va montato al posto della barra per lo spostamento manuale.

Particolare del pistone che comanda lo spostamento idraulico (50 cm) di questa trinciaerba.

Presa di forza standard universale ( 1 3/8" Z6 )

Gli attacchi sono di tipo universale ed adattabili a tutti i trattori sul mercato, gli attacchi posti sulla base hanno due punti di collocamento, che permettono due diverse altezze da terra: 36 e 32 cm.

Dettaglio del robusto attacco a 3 punti di 1° categoria e 2° categoria.

L'attacco scorre su due robusti tubolari con un diametro di 50 mm

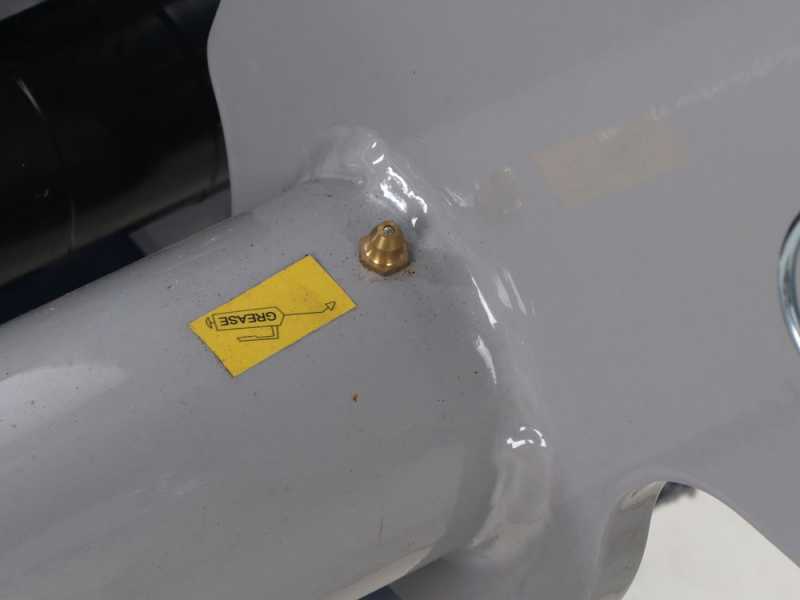

Ingrassatore dello scorrimento idraulico dell'attacco a 3 punti.

Misura interassi: 64 cm

misure perni attacchi posti in basso: 22/28 mm

misure perni attacchi posti in alto: 19/25 mm

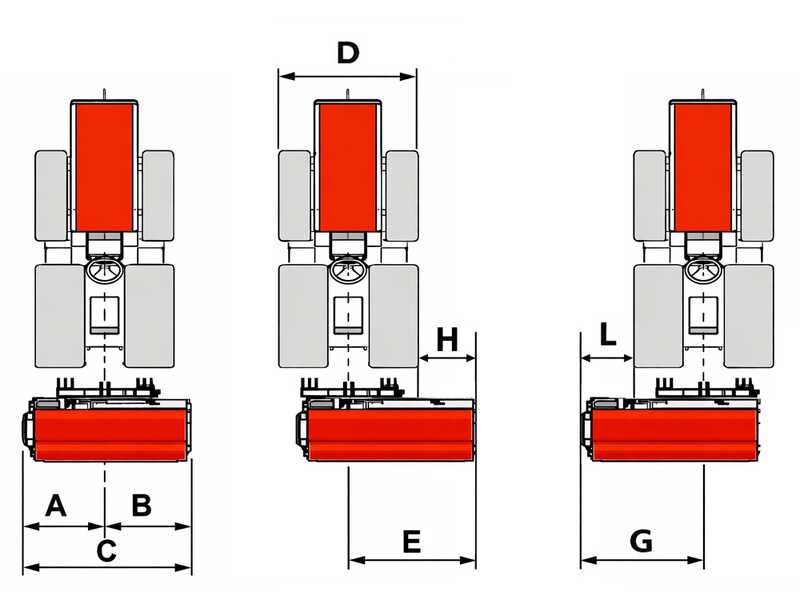

Massima apertura lato destro, massima apertura lato sinistro.

Serie aste di raccolta posteriori di serie (ramponi) sono particolarmente adatte per la triturazione di potature o qualsiasi altro residuo di colture. Viene considerato uno strumento di fondamentale importanza, basti pensare che non c'è un solo trincia sul mercato davvero in grado di macinare efficacemente le potature, senza lasciare frammenti di medio-grandi dimensioni.

I ramponi svolgono una vera e propria azione di "rastrellamento", estraendo dal terreno e sollevando anche quei residui sotterrati dalle ruote, trascinandoseli dietro. In questo modo, nessun ramo o residuo avrà la possibilità di sfuggire a tale sistema. Ogni mazza passa a una distanza molto ravvicinata ad singolo rampone. Perciò essa prenderà il ramo sollevato dai ramponi e lo porterà in macinazione.

Per poi essere passato, come spiegato sopra, attraverso le file di controcoltelli, risultando di conseguenza completamente triturato. Alla fine del lavoro, sarà davvero difficile trovare ancora qualche residuo di potatura ancora intatto in tutta l'area sottoposta al lavoro di questa trinciatrice.

MONTAGGIO: i ramponi devono essere regolati a un'altezza che gli consente di lavorare rasoterra, posti in posizione "libera". Essi infatti devono avere la possibilità di oscillare verticalmente, adattandosi così alle eventuali asperità e sconnessioni del terreno, grazie alla loro accentuata inclinazione verso il posteriore.

Scatola riduttore ad ingranaggi in bagno d'olio. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato.

Questa macchina monta un dispositivo a ruota libera (o giunto di sopravanzo) integrato nella scatola ingranaggi; questo assicura una lunga durata a tutte le parti in movimento della macchina, evitando il contraccolpo che ci sarebbe passando dal moto (540giri/min) a 0 giri/min e consentendo al rotore di girare liberamente sino a fermarsi.

Trasmissione laterale a 4 cinghie (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 3 cinghie)

Dettaglio del carter protezione cinghie laterale.

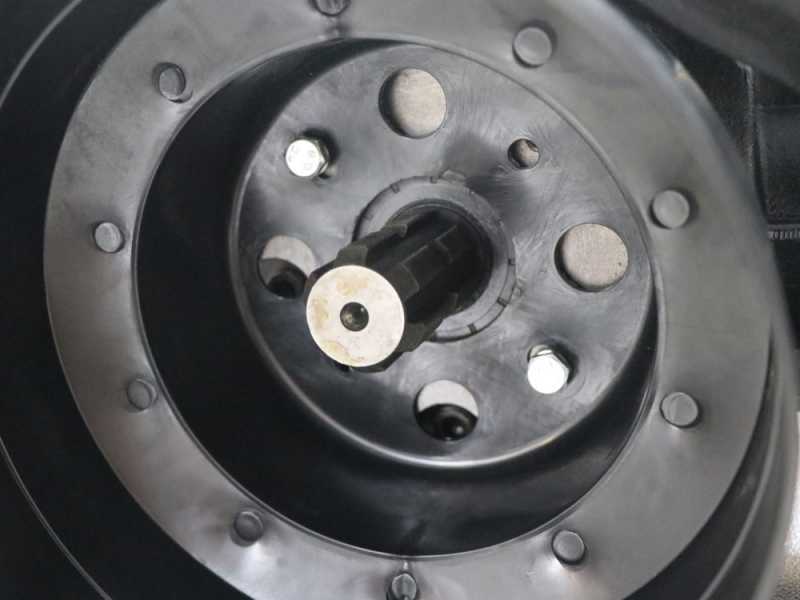

Presenti 4 asole che consento un ottimale funzionamento delle cinghie in parallelo

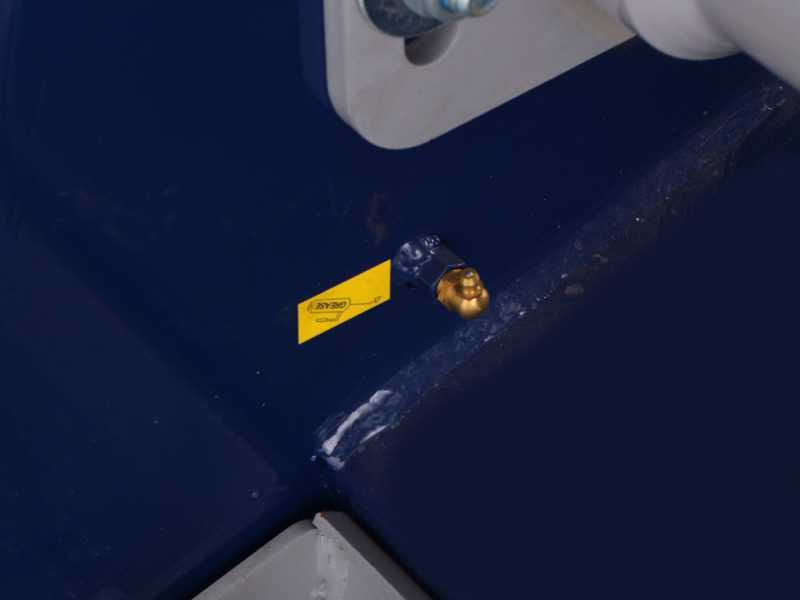

Particolare dell'ingrassatore laterale lato trasmissione, posizionato nella parte posteriore della macchina che permette una ottimale azione di ingrassamento.

ATTENZIONE!

La scatola ad ingranaggi di questa macchina può contenere non oltre 1.2L di olio.

Prima di avviarlo leggere attentamente il manuale d'istruzioni.

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

Particolare del supporto laterale con cuscinetto di fissaggio interno del rotore a martelli.

Particolare dell'ancoraggio esterno del rotore, con cavità centrale con ingrassatore.

Il rotore di taglio ha un diametro di 140mm.

Coperchio ingrassatore rotore.

Dimensioni generose cuscinetto rullo posteriore con 4 punti di fissaggio.

Grazie ai martelli si ottiene un buon taglio su giardini, prati ed aree urbane. La trinciatrice si applica posteriormente all'attacco a tre punti del trattore.

Presa di forza standard universale ( 1 3/8" Z6 )

Dettaglio del robusto attacco a 3 punti.

Rullo posteriore di appoggio regolabile in altezza fornito di serie con un diametro di 150mm.

Particolare del cuscinetto di fissaggio del rullo.

Particolare del ingrassatore del rullo, con fori per la registrazione in altezza. Esso è regolabile in altezza con 3 differenti posizioni.

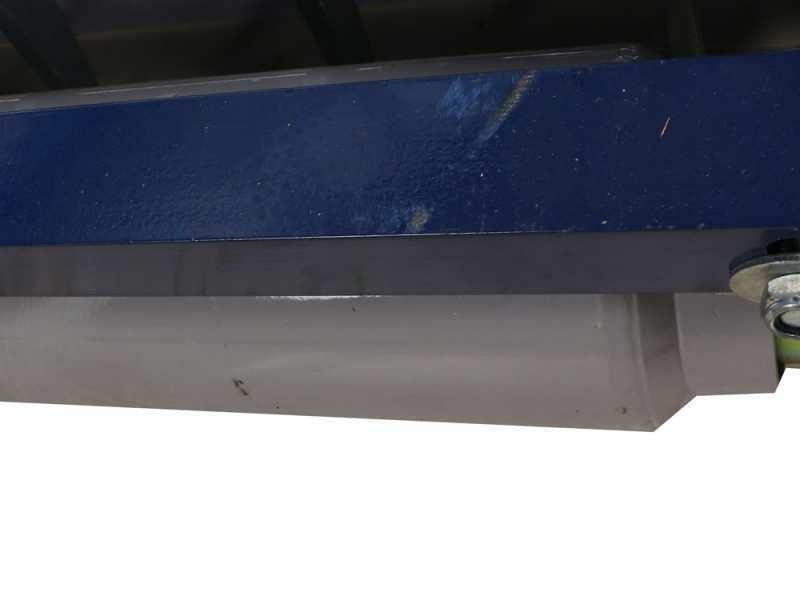

Slitte laterali di appoggio di serie, anche esse registrabili in due posizioni.

Robusta serie di bandelle anteriori di protezione realizzate in acciaio sagomato.

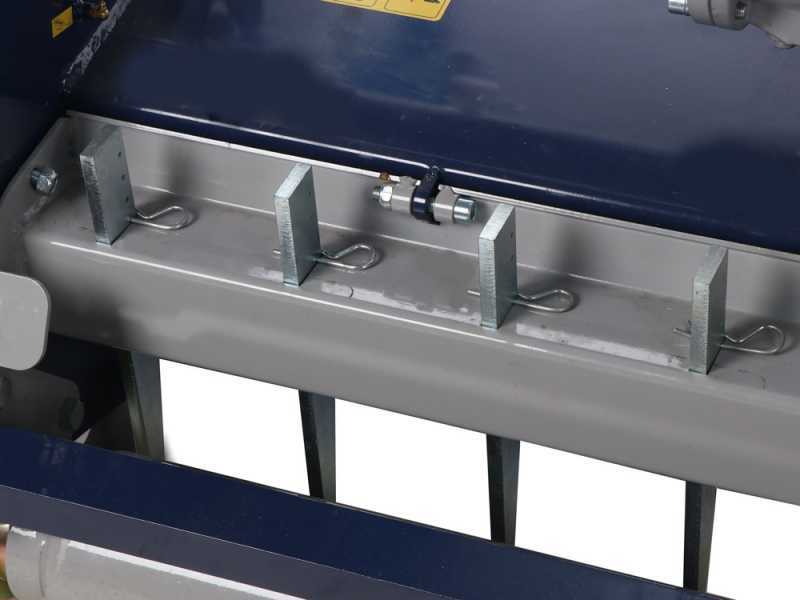

Dettaglio ramponi regolabili in altezza.

Barra di protezione rullo d'appoggio.
