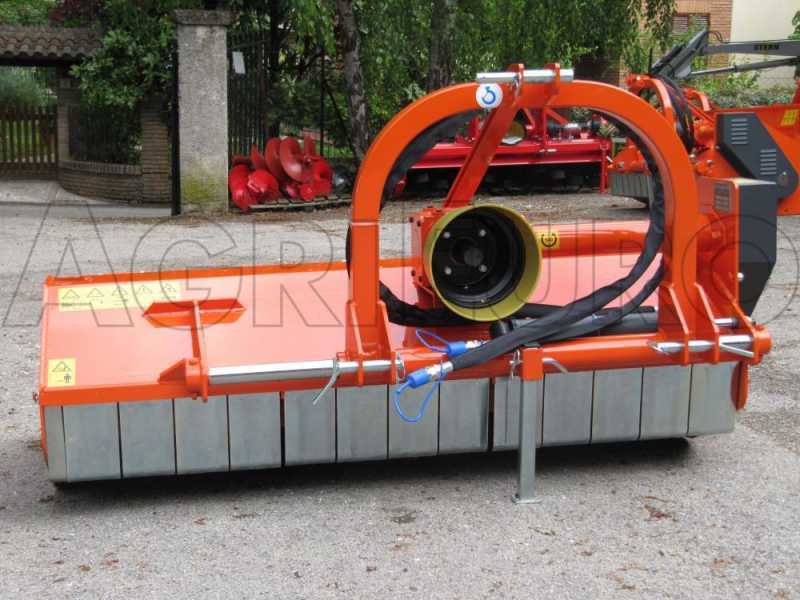

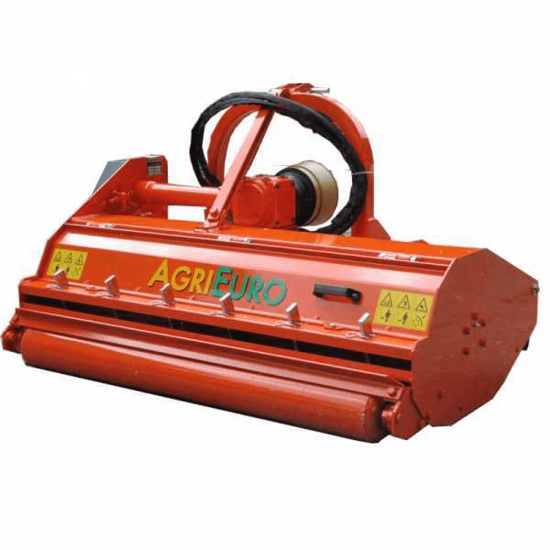

Trinciaerba MS 100 - Serie media - Spostamento idraulico

... il trinciaerba-trincialegna serie media di qualità e componentistica eccellenti. Con un equipaggiamento ed un prezzo che non temono confronti ...

Trinciasarmenti tipo medio idoneo per tipologie differenti di lavorazione (erba, potature, paglia, etc...). È provvisto di spostamento laterale idraulico su guida cromata in C45, coperchio posteriore apribile per ispezione, 3 cinghie di trasmissione, cuscinetti a rulli a botte orientabili con doppi anelli di tenuta a doppio labbro, rullo posteriore, e scatola ingranaggi Comer con prolunga lubrificata.

DATI TECNICI (in sintesi):

• Larghezza lavoro effettiva: 100 cm
• Larghezza di ingombro effettiva (con slitte laterali montate): 133 cm
• Peso: 263 kg

DOTAZIONI DI SERIE (in sintesi):

• spostamento laterale idraulico (max 13 cm)
• esecuzione a mazze dentate
• esecuzione con barra inferiore controcoltello
• serie ramponi posteriori (aste di raccolta)
• coperchio posteriore apribile
• rullo di appoggio posteriore

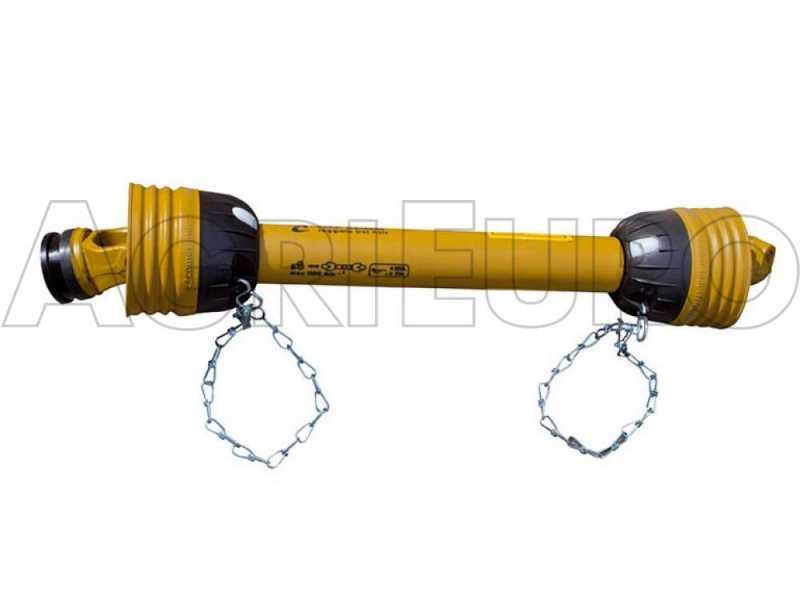

• albero cardanico

Nr. martelli dentati montati di serie: 8

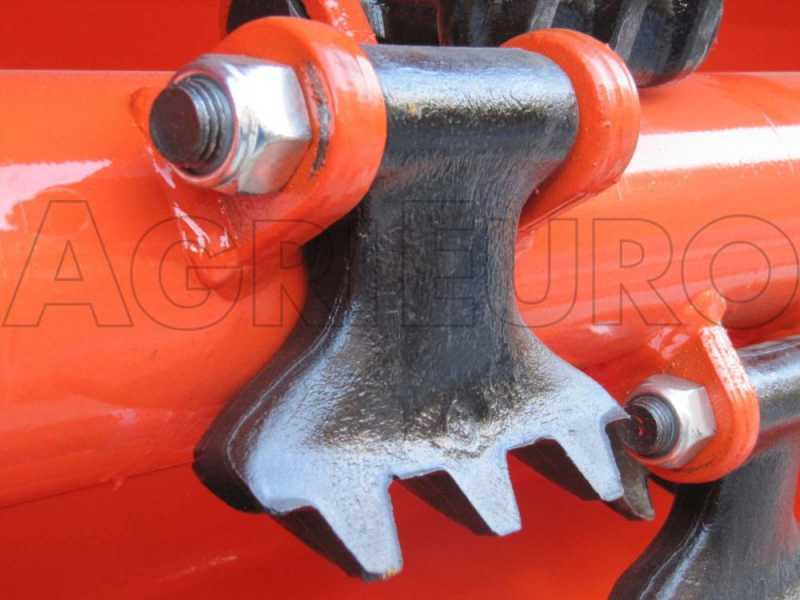

Esecuzione con innovative mazze dentate.

Trattasi dei martelli più robusti e pesanti sul mercato (le classiche mazze standard con taglio liscio che si trovano sul mercato arrivano max a 1,6 kg).

Queste mazze dentate da noi utilizzate, oltre a risultare notevolmente più robuste e prestanti rispetto alle tradizionali mazze con profilo liscio, consentono di lavorare senza problemi (oltre che ovviamente su erba, paglia ed altro) anche in presenza di corpi solidi, tipo legno e qualche sasso, grazie ai suoi tre robusti "scalpelli" che tendono a "rompere" e trapassare con più facilità. Queste mazze inoltre sono montate su un robusto bullone in acciaio temperato di diametro di ben 20 mm (lunghezza 150 mm) che ne rendono impossibile il trancio in caso di urto (il 90% dei trincia sul mercato hanno mazze con bulloni diametro 16 mm). La larghezza dell'attacco della mazza è di ben 90 mm.

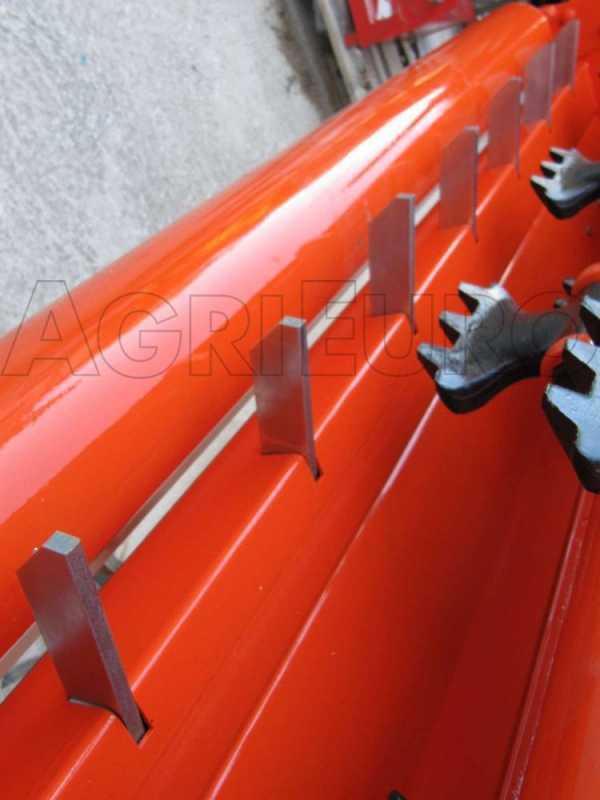

Dotato di doppia barra trasversale contro-coltello. Si contrappongono alla rotazione delle mazze, facendo un effetto di controlama a tutto il materiale che deve essere macinato. Il risultato è quello di un buon affinamento di tutto questo materiale.

Particolare delle mazze con traiettoria estremamente ravvicinata all’angolo tagliente dei due controcoltelli

Rotore di elevato spessore. Questo fa sì che sia in grado di resistere a molti anni di lavoro.
Esso inoltre è stato equilibrato ettronicamente.

Robusti supporti sostegno mazze realizzati in fusione di acciaio: contribuiscono insieme al rotore ad una solidità complessiva dell’apparato trinciante di buon livello.

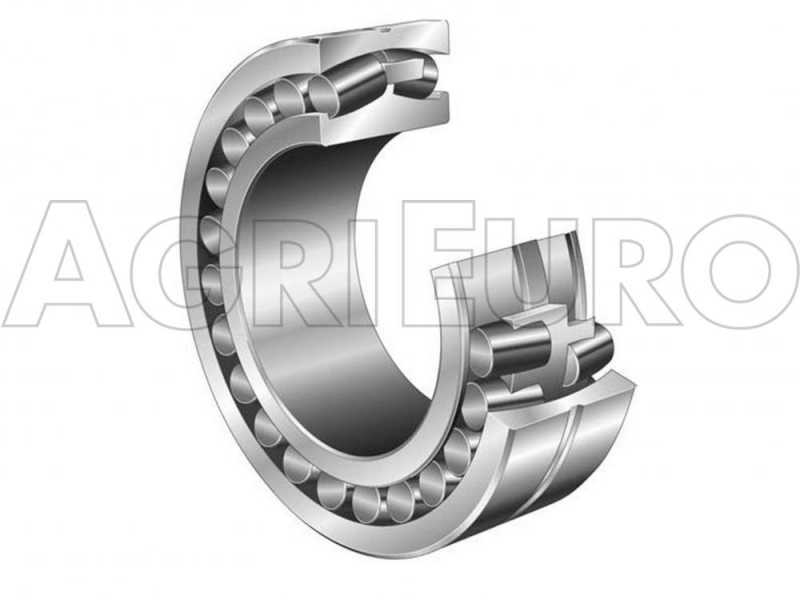

Inoltre il rotore è montato su supporti laterali in acciaio dotati di cuscinetti a rulli a botte orientabili di tipo altamente professionale, con doppi anelli di tenuta a doppio labbro.
I cuscinetti a rulli rappresentano in assoluto la tecnologia più professionale ed affidabile nel campo delle trinciatrici.

Serie aste di raccolta posteriori di serie (ramponi). Queste sono specifiche per la triturazione di potature o qualsiasi altro residuo di colture. E' uno strumento di fondamentale importanza, se solo pensiamo che non c'è un solo trincia sul mercato davvero in grado di macinare efficacemente le potature, senza lasciare frammenti di medio-grandi dimensioni. Partiamo dal presupposto che qualsiasi trincia viene regolato ad un'altezza di lavoro dal suolo di circa 3/4 cm. Questo fa sì che il trincia tenda a lasciare intatti tutti i rami ed i residui adagiati al terreno, in quanto la mazza spesso non lavora sufficientemente rasoterra da riuscire ad "artigliarli". Da non sottovalutare poi come le ruote del trattore tendono a schiacciare a terra o addirittura a sotterrare questi residui. I ramponi svolgono una vera e propria azione di "rastrellamento", estrando dal terreno e sollevando anche quei residui sotterrati dalle ruote, trascinandoseli dietro. In questo modo, nessun ramo o residuo avrà la possibilità di sfuggire a tale sistema. Ogni mazza passa ad una distanza molto ravvicinata ad singolo rampone. Perciò essa prenderà il ramo sollevato dai ramponi e lo porterà in macinazione. Per poi essere passato, come spiegato sopra, attraverso le file di controcoltelli, risultando di conseguenza completamente triturato. Alla fine del lavoro, sarà davvero difficile trovare ancora qualche residuo di potatura ancora intatto in tutta l'area sottoposta al lavoro di questa trinciatrice!

MONTAGGIO: i ramponi vanno regolati ad un'altezza che gli consenta di lavorare rasoterra, posti in posizione "libera". Essi infatti devono avere la possibilità di oscillare verticalmente, adattandosi così alle eventuali asperità e sconnessioni del terreno, grazie alla loro accentuata inclinazione verso il posteriore.
Qualora il rampone "inciampasse" in qualche ostacolo durante il percorso, per esempio una radice o una grossa pietra affiorante dal terreno, possa retrocedere sollevandosi, evitando così di piegarsi.

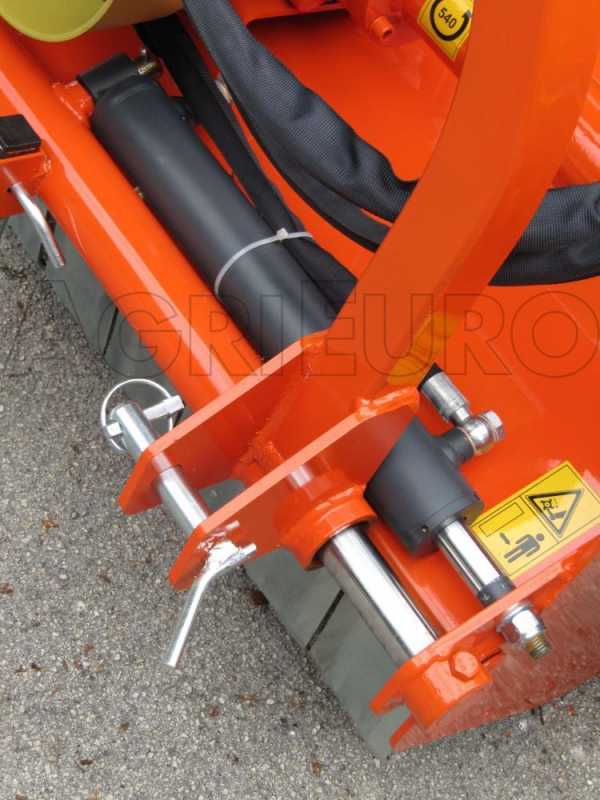

Spostamento laterale idraulico comandato tramite pistone. Dotato di due tubi con attacchi rapidi che vanno collegati agli attacchi idraulici presenti sul trattore. Lo spostamento ottenuto è di 13 cm.

Si tratta di un sistema di spostamento molto robusto. Esso è strutturato su un tubo in acciaio C45 cromato PIENO che rende nel complesso lo spostamento abbastanza immune in caso di piccoli urti accidentali.

attacchi realizzati in posizione molto ravvicinata al corpo macchina, cioè poco sporgenti. Questo permette di avere la trinciatrice in posizione molto ravvicinata al trattore, annullando il rischio di lancio di sassi verso l'operatore ma soprattutto eliminando eventuali problemi di sollevamento della macchina, perchè in questo modo il suo peso viene molto ravvicinato al trattore, gravando così in misura molto minore. Questo consente di attaccare la macchina, nonostante il suo peso elevato, anche su trattori di minori massa e dimensioni.

I perni dell'attacco a 3 punti, misurano: 22mm i due bassi alla base, mentre il terzo, ovvero quello posto nella parte superiore misura rispettivamente 19/25mm.

Scatola riduttore ad ingranaggi in bagno d'olio di produzione originale COMER. L'involucro è realizzato in fusione, gli ingranaggi interni in acciaio temperato. Dotata inoltre di prolunga lubrificata.

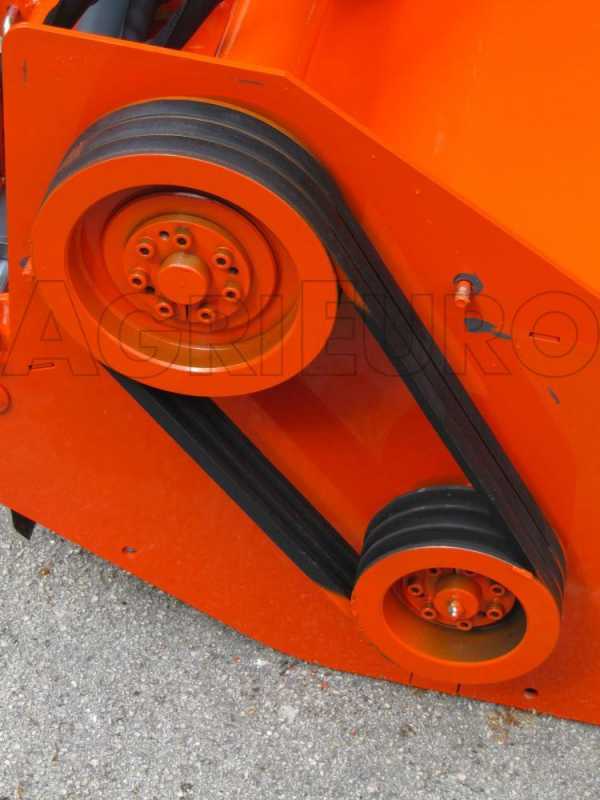

Trasmissione laterale a 3 cinghie a sezione grande (la maggioranza delle trinciatrici a trattore di questa categoria di peso sono dotate di normale trasmissione a 2 cinghie)

Carter protezione cinghie laterale con ingombro ottimizzato: solo 9 cm di spessore. E nonostante la trasmissione che annovra ben 3 cinghie a sezione grande. Questo particolare rende questa trinciatrice con l'ingombro in assoluto più ridotto sul mercato, rispetto alla larghezza effettiva di lavoro. Considerando l'ingombro di questo carter e della slitta d'appoggio nel lato opposto che sporge di qualche CM rispetto alla fiancata della macchina, l'ingombro complessivo di questa trinciatrice è di soli 13 cm maggiore rispetto alla larghezza effettiva di taglio!!

Particolare dell'ingrassatore laterale lato trasmissione, posto in posizione agevolata, accessibile tramite l'apposita finestrella dedicata

Particolare della staffa di registro del tiraggio delle cinghie

La presa di forza è quella standard, tipo 1 3/8" z6 (idonea a tutti i trattori di attuale e recente produzione): In caso si disponesse di un trattore molto vecchio, controllare che sia dotato di medesima presa di forza e con normale senso di rotazione orario (destro)

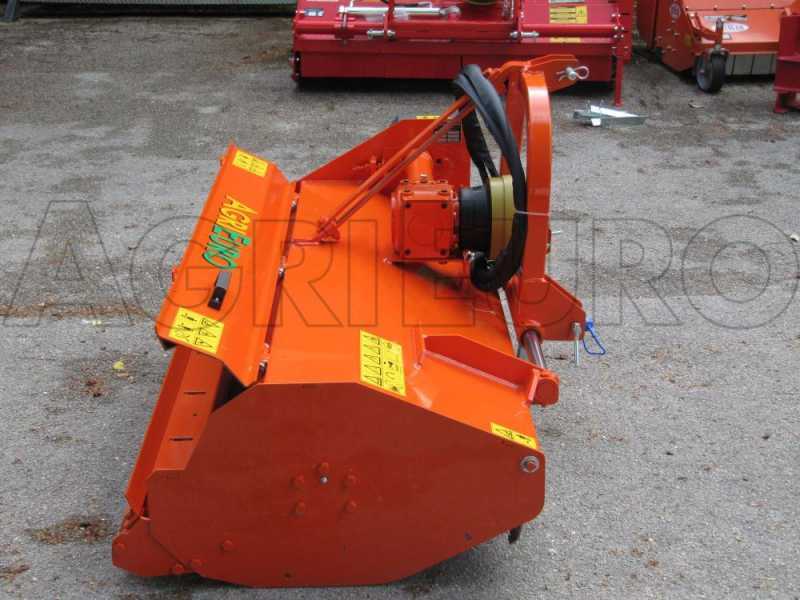

Questa trinciatrice a trattore è dotata di serie di coperchio apribile posteriore montato su 3 robuste cerniere. L'apertura è semplice, attuabile rimuovendo due semplici bulloni. Dotato anche di maniglia di sollevamento. Estremamente comodo per le operazioni di manutenzione interna, pulizia, sostituzione utensili, etc...

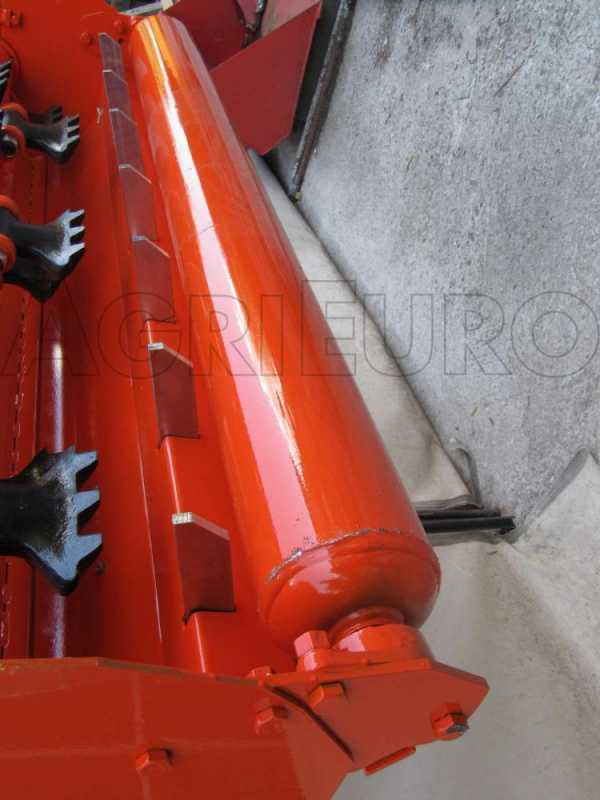

Rullo posteriore di appoggio regolabile in altezza fornito di serie. Dotato di raschia rullo.

Particolare del grosso cuscinetto con piastra in ghisa di fissaggio del rullo

Particolare della staffa laterale in acciaio di sostegno del rullo, con fori per la registrazione in altezza

Slitte laterali di appoggio fornite a richiesta come accessorio a pagamento (non strettamente necessarie per questa macchina, il rullo svolge completamente di suo la funzione di stabilizzazione della trinciatrice)

Robusta serie bandelle anteriori di protezione realizzate in acciaio sagomato

Piedino di appoggio
