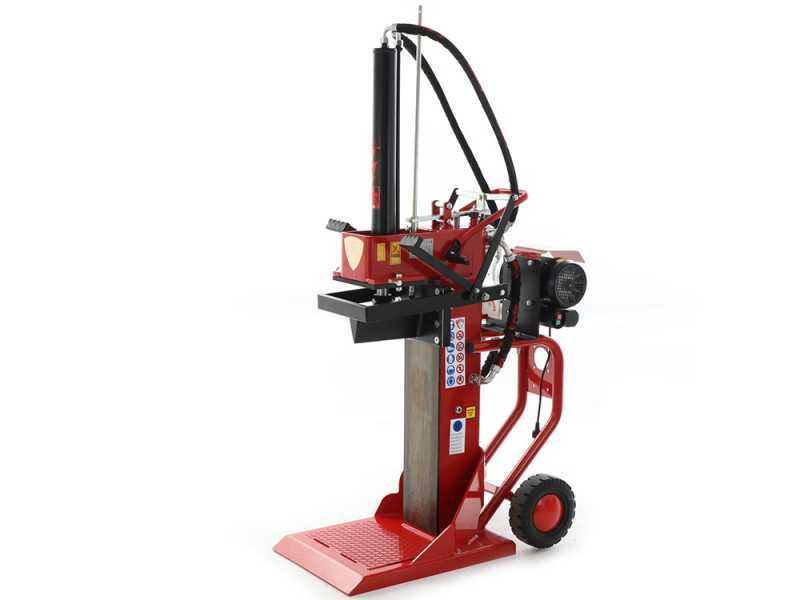

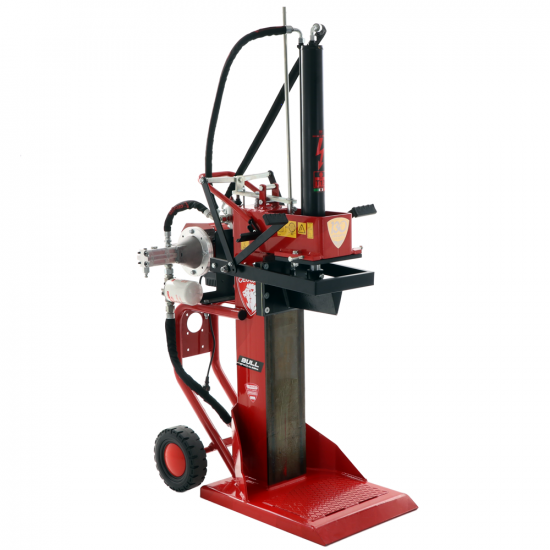

Ceccato Olindo BULL SPLE13-650TC - Spaccalegna elettrico - Verticale

Lo spaccalegna Bull SPLE13-650TC della Ceccato Olindo è uno spaccalegna verticale realizzato per chi ne fa un uso intensivo in quanto è dotato di un coltello di grandi dimensioni, guidato da dei pattini lungo una guida in acciaio di grande spessore, che anche sotto massimo sforzo salvaguarda l'integrità del cilindro della macchina.

Lo spaccalegna Bull SPLE13-650TC è azionato a corrente, sfruttando il motore elettrico da tre HP monofase. Grazie alla spinta di ben 13 tonnellate che riesce a generare è in grado di rompere tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 67 cm di altezza.

Lo spaccalegna Ceccato Bull SPLE13-650TC consente di spaccare ceppi fino a terra, è dotato di arco di sicurezza antinfortunio e sistema automatico di controllo del finecorsa registrabile e di tutti i dispositivi di sicurezza che tutelano l'utilizzatore.

Lo spaccalegna Ceccato Bull è interamente fabbricato in Italia.

Questa macchina fa parte della linea di spaccalegna Bull della Ceccato Olindo.

CUNEO: Cuneo di taglio con inclinazione di 3° verso la colonna.

BASAMENTO: lo spessore della piastra di appoggio è di 50 mm favorendo pure la stabilità della macchina, la piastra del basamento si estende di 100 mm oltre il bordo del cuneo di taglio.

CORSA: il cuneo di taglio a fine corsa ha una distanza residua della piastra di appoggio di 100mm

LEVE COMANDI SUPERIORI: leve accorciate in modo da renderle conformi alla normativa

LEVE COMANDI BRACCI INFERIORI: Leve accorciate nei bracci di sostegno del ceppo e posizionamento delle stesse rispettando le misure di altezza indicate dalla normativa. Inoltre hanno una forma atta a prevenire la caduta del ceppo verso l'operatore.

TUBI IDRAULICI: Abbiamo aumentato il diametro del tubo, questo permette una più bassa temperatura dell'olio. Protezione e schermatura con guaina telata e serigrafata Ceccato Olindo chiusa con borchie d'acciaio. Questa in caso di rottura o scoppio del tubo trattiene l'olio vaporizzandolo senza nessun rischio d'infortunio.

SOLLEVAMENTO TRONCO: predisposta installazione del dispositivo di sollevamento del tronco sincronizzato con il movimento del cuneo di taglio

In ogni modello di macchina sono applicati tutti i pittogrammi richiesti dalla normativa e aggiornati tutti i libretti uso e manutenzione

Gli spaccalegna Ceccato sono conformi alla normativa DIN EN 609-1:2017.

Questo spaccalegna può essere utilizzato usando la normale rete elettrica domestica sfruttando il motore monofase 230 V da 3 Hp che ha una potenza di 2.2 Kw.

Il motore elettrico sfrutta l'azione di una doppia pompa idraulica ad alte prestazioni funzionante ad una pressione di 190 bar (max) in grado di pompare per ben 19 lt/min e che fornisce olio, pescato dal serbatoio, al cilindro idraulico che funge da spintore.

Il corpo della struttura stessa della macchina ha la funzione di serbatoio dell'olio idraulico

Il vantaggio della pompa doppia è che consente di avere una velocità del pistone doppia, o anche di più, rispetto ai normali spaccalegna monofase 3 Hp che utilizzano una pompa singola.

L'utilizzo della doppia pompa consente di dimezzare i tempi di esecuzione ed aumentare la produttività dello spaccalegna.

La doppia pompa è rigorosamente made in Italy

Con una spinta di ben 13 tonnellate questo spaccalegna e' in grado di spaccare tronchi di legno nodoso, di dimensioni variabili fino ad un massimo di 67 cm di altezza.

Questo grazie al cilindro pistone eccezionalmente robusto e di grandi dimensioni, con un diametro esterno di 80 mm e diametro interno da 40 mm

Il pistone è guidato da dei pattini lungo una guida in acciaio, che anche sotto massimo sforzo salvaguarda il cilindro e è supportato da guide laterali realizzate in ABS ad alta densità con spessore di contatto sostituibile realizzato in bronzo.

Il materiale con cui le guide sono realizzate è ad altissima resistenza ed antiusura, e grazie allo spessore di scorrimento realizzato in bronzo consentono di preservare la piastra di acciaio portante sul tronco principale dello spaccalegna.

Il cuneo dello spaccalegna è realizzato in acciaio fuso e stampato, ad altissima resistenza con una lunghezza di 26 cm.

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa di lavoro del pistone.

Lo spaccalegna è dotato di un circuito di azionamento del cilindro a velocità variabile.

Le leve bicomando per azionare la macchina devono necessariamente essere azionate dall'operatore con l'uso di entrambe le mani. Questo onde evitare qualsiasi tipo di infortunio.

Applicando una lieve pressione lo spaccalegna fa muovere il cilindro spintore ad una notevole velocità mantendendo una piccola capacità di pressione fino al contatto con la legna da spaccare.

Premendo invece con maggior pressione sulle maniglie di comando il pistone rallenta notevolmente la sua velocità aumentando la capacità di pressione del cuneo spaccalegna fino a 13 tonnellate

La velocità singola o doppia si selezionano semplicemente premendo con maggiore o minore pressione sulle maniglie di comando. Risulterà proprio istintivo all'operatore, una volta che il cuneo arriverà a contatto con il ceppo, premere con maggior pressione sulle maniglie affinchè il cuneo concentri in se tutta la potenza dello spaccalegna per eseguire lo spacco del ceppo.

Particolare del comando di accensione motore

Lo spaccalegna è realizzato con profilati di acciaio smaltato di grosso spessore che compongono un telaio scatolato ad altissima resistenza. A differenza infatti della maggior parte degli spaccalegna presenti sul mercato, che montano telai realizzati con travi ad "H", il telaio dello spaccalegna Ceccato è realizzato a struttura scatolata, ed è rinforzata con la piastra piatta anteriore dove scorre il cuneo spaccalegna. Tale piastra di scorrimento è realizzata in acciaio temperato ad altissima resistenza, il cui acciaio è ancor più duro di quello usato per la struttura del telaio. Il risultato è un telaio ed una struttura portante robustissima, praticamente indistruttibile.

Lo spaccalegna è completo di ruote per facilitare lo spostamento ed è ottimamente bilanciato: lo spostamento può essere infatti eseguito anche da una sola persona usando la maniglia per l'inclinazione dello spacca legna e le ruote di spostamento che sono di ben 27 cm di diametro.

In situazioni particolari può anche essere sollevato tramite il punto di aggancio specifico per il sollevamento

Questa macchina è realizzata tenendo presente tutte le norme del settore allo scopo di rendere sicuro il lavoro dell'operatore.

Dispositivo di bloccaggio della risalita del cuneo con tronchi incastrati. Premendo questo supporto superiore la risalita del pistone si ferma automaticamente. Questo permette di operare in totale sicurezza eliminando il pericolo d'infortuni alle mani ed ai polsi

Particolare del distributore idraulico professionale

Particolare della protezione del motore: piastra metallica in acciaio inox che previene alla sporcizia di depositarsi eccessivamente sul motore

Particolare del tappo del serbatoio dell'olio idraulico

Particolare del livello dell'olio idraulico

Particolare del filtro dell'olio della Ceccato Olindo: filtro di olio a cartuccia, sostituibile, di tipo professionale e di grandi dimensioni.

Particolare della base di spacco di eccezionale spessore e con maggiore stabilità.

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.

Particolare delle guide laterali del pistone realizzate in ABS ad alta densità con spessore di contatto realizzato in bronzo
